热式气体质量流量计工作原理图 |
|
| 发布日期：2014-08-13 点击：5798次 |

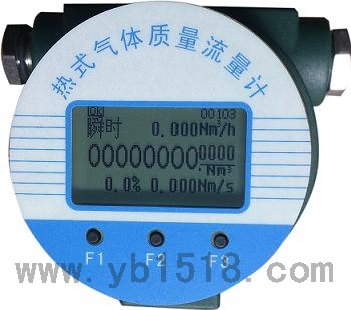

HDRSL热式气体质量流量计的传感器部分由二个精密铂热电阻组成。该电阻封装在不锈钢管内，与流体介质不直接接触，但有良好的传热性能。其中一根较短的为介质温度传感元件；另一根为加热元件。当气体流过加热元件时．将热量带走．带走的的热量与流体的流速和流体的密度成正比。
流量计由两个温度传感器组成。
一定量的加热功率P施加至其中一个传感器上．使其温度升高至被测值T2。另一个传感器测量气体温度T1。根据被加热器传感器和气体的温差(△T2T1)和所加热功率P就可以确定气体的质量流量。
这被称为金氏定律。K1和K2取决于传感器的几何尺寸和气体特性，如热导率、粘度和比热容。K3与雷诺数有关。
这些系数的数值是流量计和气体所特有的，因此ITMF流量计必须根据所要测量的气体进行校准。在实际应用中，测量气体质量流量的方法有两种：恒定功率法或恒定温差法。
为了保持Ts与Ta之间固定的温差，电路必须向加热元件提供更多的功率。电路中输出功率的大小，直接与流体的质量流量有关，通过测量电路的输出功率可得到对应的质量流量。由于加热元件上的热量主要是由气体分子流动带走的，而不是热传导的作用。所以这种流量计在一定工况范围内几乎与流体的成份无关。
|
 |
